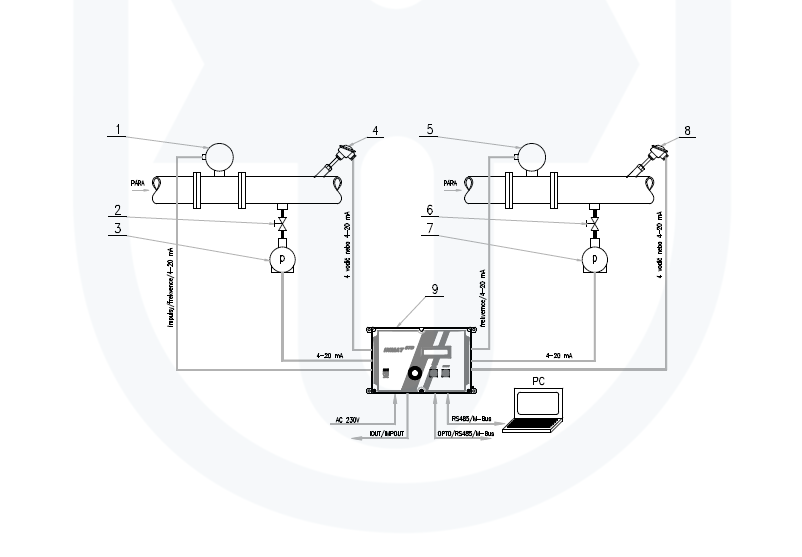

MTP6 Měření tepla předaného parou, dvouokruhový měřič, přímá metoda, vírový průtokoměr
1 a 5 - Vírový průtokoměr, PN16, DN 15 až DN 200
2 a 6 - Tlakoměrný zkušební ventil t.č. 967 nebo kulový kohout 971, 972 nebo 974
3 a 7 - Snímač přetlaku (abs. tlaku) - třída přesnosti 0,15
4 a 8 - Snímač teploty Pt 100 vč. návarku, případně vč. jímky
9 - Měřicí ústředna INMAT 57 D pro samostatné měření každého okruhu - přesnost 0,1% z měřené hodnoty; 0,02% z rozsahu
